丹东奥德仪器有限公司

设备组成结构

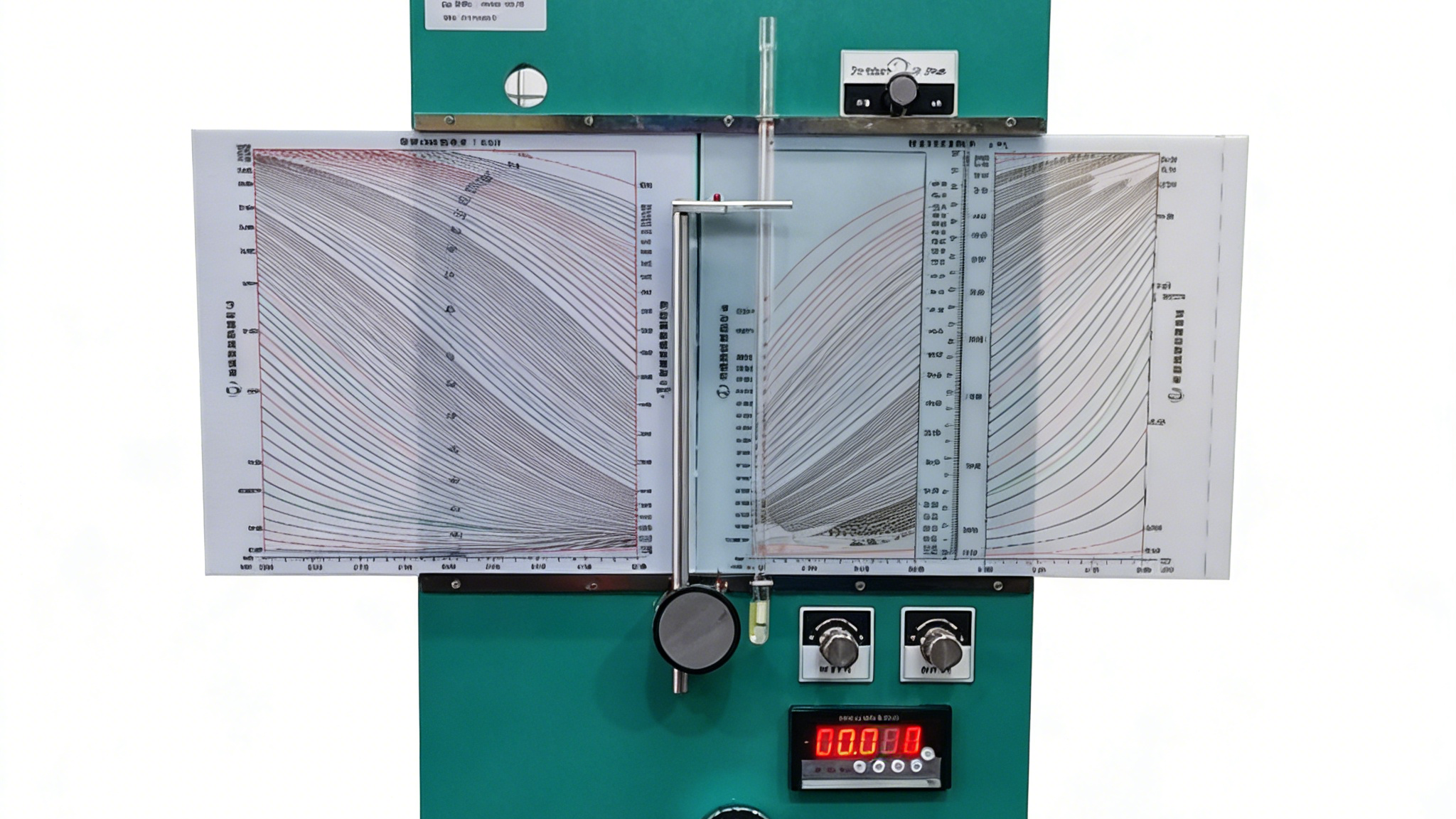

一台标准的费氏粒度仪主要由空气压缩机、精密稳压阀、样品管、压力计和流量计五大核心部件组成。空气压缩机提供稳定、洁净的干燥气源，经过两级稳压后，气体以精确控制的压力进入样品管。

样品管是仪器的核心部件，通常为内径标准化的不锈钢圆筒，内部装有经过规定程序压实的粉末样品。压力计和流量计分别实时监测气体透过粉末层前后的压差和流量，这两个参数是后续计算粒度的直接依据。高端型号还配备数字显示屏和数据接口，实现测量结果的即时读取和自动化记录。

费氏粒度仪核心优势

费氏粒度仪历经数十年工业验证，具备多项不可替代的竞争优势。测量速度快是其最突出的特点，单次测量仅需3-5分钟，远优于激光粒度仪和沉降法，适合生产线旁快速质检和来料检验。设备成本低、维护简单，仪器结构无精密光学元件，不受粉尘污染影响，日常仅需定期更换密封件和校准压力传感器，使用寿命可达15年以上。

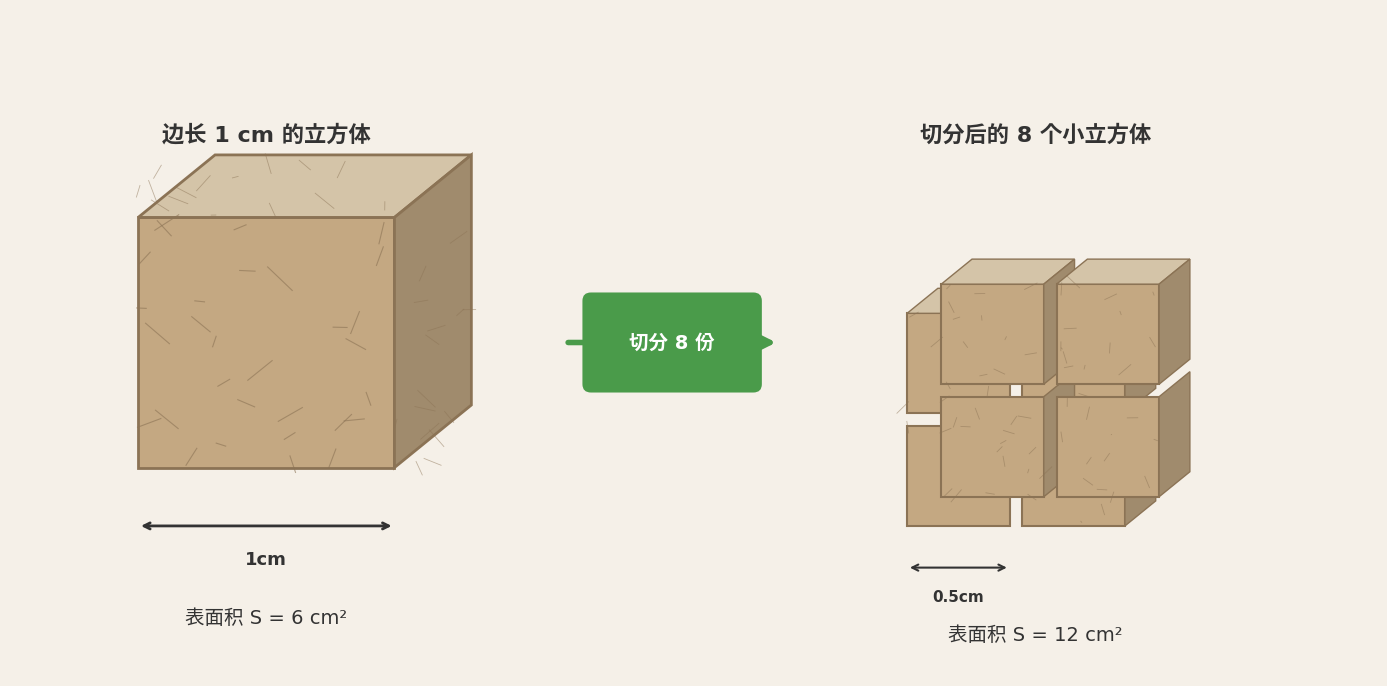

结果与工艺性能高度相关，费氏粒度反映的是粉末的比表面积等效粒径，与粉末的压制性、烧结活性、催化效率等实际应用性能直接挂钩，是生产控制中"最实用"的粒度指标。此外，仪器对操作环境要求宽松，无需恒温恒湿实验室，普通车间即可部署，大幅降低企业的检测基础设施投入。

适用粉体类型

费氏粒度仪的适用面极为广泛，几乎覆盖所有非黏性干粉体材料。

在金属粉末领域，它是硬质合金、铁基/铜基粉末、磁性材料粉末的行业标准检测手段，测量范围覆盖0.2-50μm。在无机非金属粉体方面，氧化铝、碳化硅、氮化硅、二氧化钛、各类催化剂载体和分子筛粉末均可准确测量。

在新能源材料领域，锂电池正极材料、负极石墨粉、光伏银浆/铝浆粉末的粒度控制同样依赖费氏粒度仪。需要注意的是，该方法适用于干燥、松散、可自由流动的粉末，对于强吸湿性、高黏性、易团聚或纤维状粉末，需先进行干燥和分散预处理；对于粒度过粗（>50μm）或过细（<0.2μm）的粉末，测量精度会下降，建议结合筛分法或BET法互补使用。

样品制备与测量操作

费氏粒度测量的第一步是严格的样品制备。取代表性粉末样品约25~50克，在105°C干燥箱中烘干2小时去除吸附水分。冷却后，用标准筛筛除过大颗粒和异物，确保样品粒度均匀性。使用精密天平称取规定质量的样品（通常为5.000克，精确到0.001克），将粉末倒入样品管中，借助压实装置以标准高度自由落体压实，使粉末床层达到稳定的堆积密度和孔隙率。将样品管安装到仪器气路接口上，开启气源并调节稳压阀使入口压力达到标准值。待气流稳定后，读取压力计和流量计的示值，根据仪器校准曲线或内置公式直接得出粉末的平均粒度值。为保证重复性，通常对同一样品进行至少3次平行测量，取平均值作为最终结果。

质量控制与误差管理

费氏粒度测量的准确性高度依赖于操作规范性和环境稳定性。常见误差来源包括：样品称量不准、压实程度不一致、气源压力波动、温湿度变化以及粉末静电吸附等。实验室应建立严格的标准操作程序（SOP），定期对仪器进行校准和期间核查，使用标准粉末样品验证仪器状态。操作人员需经过专业培训，熟练掌握样品制备技巧和仪器操作要点。

建议建立测量数据的统计过程控制（SPC）图表，及时发现和纠正异常波动，确保长期测量结果的可追溯性和一致性。测量环境建议控制在温度20±2°C、相对湿度不超过60%，以最大限度减少环境因素对气体透过性的干扰。

国际与国内标准体系

费氏粒度测量拥有一套成熟的标准体系，确保全球范围内的测量结果具有可比性。国际上，ASTM B330（金属粉末及其化合物费氏粒度的标准试验方法）和ISO 3923-2（金属粉末—表观密度的测定—第2部分：斯科特容量计法，相关配套标准）是最权威的参考依据。

在国内，GB/T 3249（金属粉末和相关化合物粒度分布的测定—费氏法）和YS/T 617.1（铝粉、铝镁合金粉化学分析方法）等国家标准和行业标准广泛适用于有色金属、硬质合金、磁性材料等领域。这些标准详细规定了样品制备、仪器校准、测量步骤、结果计算和报告格式等各个环节。

注：图源于中华人民共和国国家标准 GB/T3249-2009

​​​​​​​

测量结果表示与精度要求

费氏粒度的测量结果通常以微米（μm）为单位表示，保留一位小数。标准报告应包含以下信息：样品名称与批号、测量日期与环境条件、仪器型号与校准状态、样品质量与堆积高度、单次测量值与平均值、测量重复性（通常要求相对标准偏差RSD≤3%）。

对于仲裁检验或出口贸易，还需注明所依据的标准编号和测量不确定度评估。不同行业对费氏粒度的精度要求有所差异，例如硬质合金行业通常要求测量精度达到±0.1μm，而一般粉末冶金行业可放宽至±0.5μm。
